Direct Ex Plate用プレートホルダー

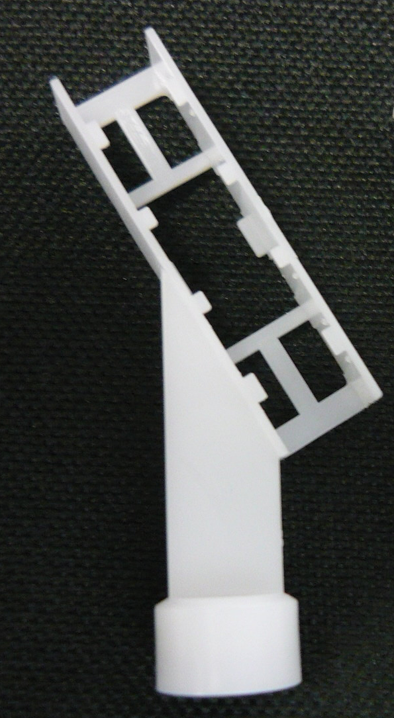

今回，金型を起し，並進ストークが十分にないゴニオでも，端から端までのウェルにＸ線を照射出来るプレートホルダを製作してみました．以下がその写真です．
そのためプレートを「斜め」に保持するようにしたので，影にならないで照射出来る範囲は，およそ60度(±30度)となりましたが，成長した条件でのそもそもの結晶の分解能，モザイク性や格子定数を評価するには，まあこれでなんとかなるかなと思います．
R-AXISでの使用

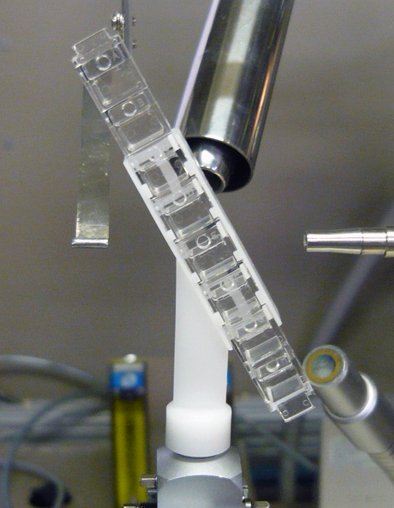

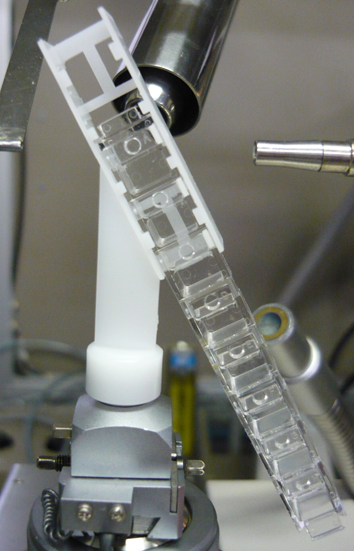

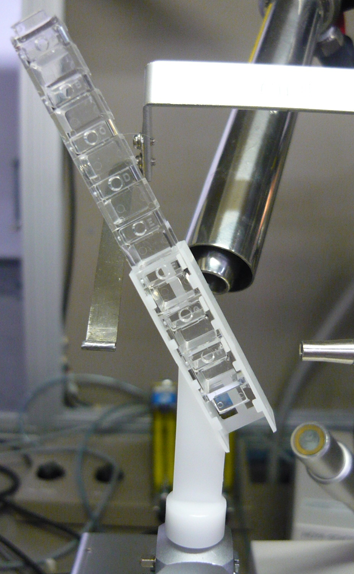

R-AXISを通常はクライオ測定に使用していると思います．このホルダーは，そのための磁石に直接乗せることが出来ます．
PFの水平方向のゴニオでも大丈夫なことは確認しました．ただ，クライオノズルをちょっと退けてもらう必要があります．
測定例1

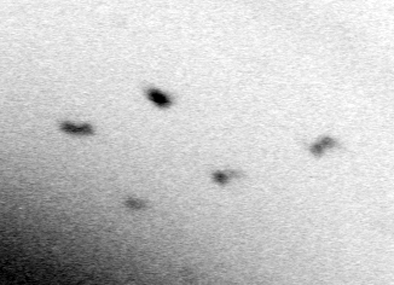

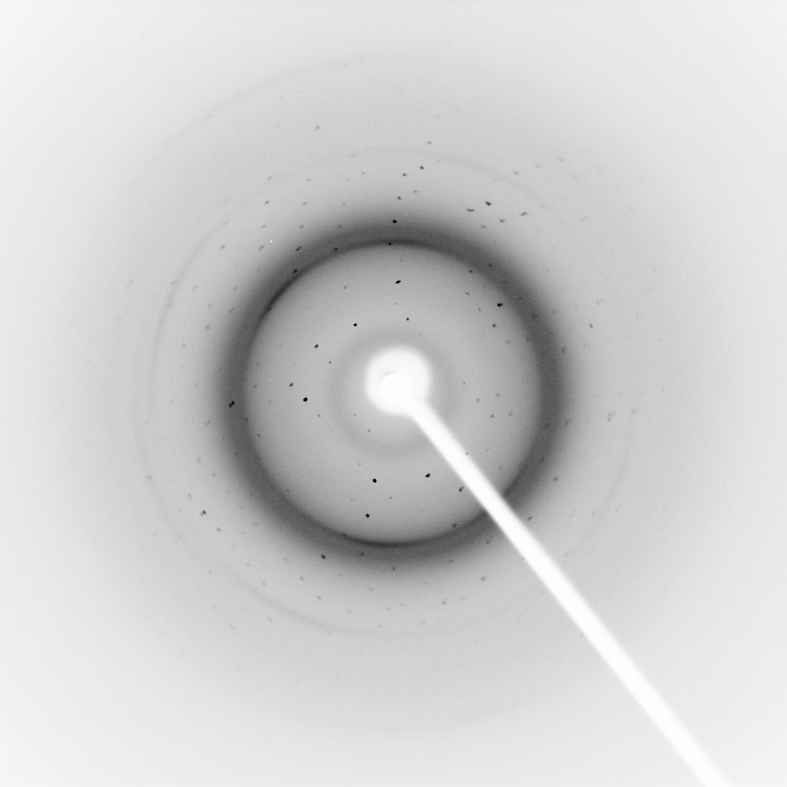

結晶化ドロップに直接Ｘ線を照射し，結晶の「そのまま」の状態での回折パタンを得ることが出来，分解能や，空間群，そしてモザイク性も確認出来ます．この情報を確認しておけば，良い反射データが得られないのが，そもそも結晶が悪いのか，凍結操作によるのかどうかも簡単に分ります．(結晶協力：名大理：河野慎さん)
測定例2

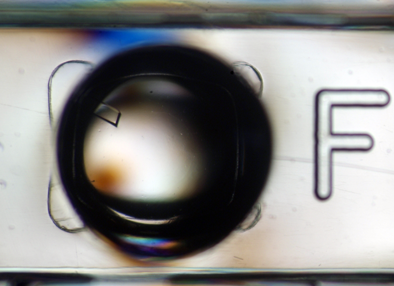

下の写真のように結晶が単独(少なくとも隣の結晶と離れていれば)であれば振動写真を撮影し，データセットを収集することも可能です．
「斜め」にしてしまったので，回転可能な範囲がちょっと犠牲になりましたが，約60度範囲で振動写真を撮影することが出来ます．
化合物との共結晶の測定を行い，化合物がちゃんと結合しているかを迅速にスクリーニングすることも可能です．(結晶協力：名大工：永江峰幸さん)
