MAD と SAD

今回テストに使った phoACCD の場合は，resolve 後の SAD のマップも十分にトレース可能なものだった．

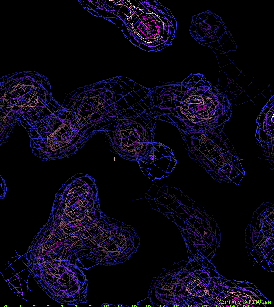

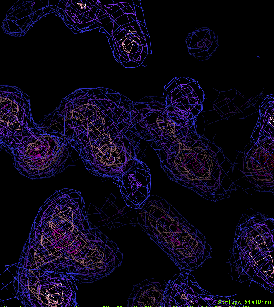

**図 6:** MAD(左) と SAD(右) のマップのヘリックス付近を比較したもの．
$\resizebox{50mm}{!}{\includegraphics{MAD.eps}}$ $\resizebox{50mm}{!}{\includegraphics{SAD.eps}}$

試しに igure-of-merit で両者の結果を比較すると，


***** MAD *****
                  All reflections:

       ------ Figure of merit ------          Correlation
 DMIN    Obs      map   Fc      Total    obs-map   obs-fc  map-fc     N

 ALL:    0.53    0.40    0.00    0.61    0.38    0.00    0.00   30644

  7.4    0.85    0.80    0.00    0.96    0.68    0.00    0.00    1352
  4.6    0.85    0.70    0.00    0.93    0.67    0.00    0.00    4152
  3.7    0.74    0.65    0.00    0.86    0.58    0.00    0.00    5144
  3.3    0.61    0.46    0.00    0.72    0.41    0.00    0.00    5169
  2.8    0.38    0.21    0.00    0.44    0.24    0.00    0.00    9121
  2.6    0.21    0.08    0.00    0.24    0.11    0.00    0.00    5706

**** SAD ****
                  All reflections:

       ------ Figure of merit ------          Correlation
 DMIN    Obs      map   Fc      Total    obs-map   obs-fc  map-fc     N

 ALL:    0.34    0.36    0.00    0.50    0.25    0.00    0.00   30627

  7.4    0.44    0.80    0.00    0.86    0.35    0.00    0.00    1335
  4.6    0.51    0.66    0.00    0.80    0.42    0.00    0.00    4152
  3.7    0.47    0.61    0.00    0.75    0.40    0.00    0.00    5144
  3.3    0.39    0.40    0.00    0.58    0.31    0.00    0.00    5169
  2.8    0.25    0.16    0.00    0.33    0.17    0.00    0.00    9121
  2.6    0.15    0.06    0.00    0.17    0.07    0.00    0.00    5706

であった．

Nobuhisa Watanabe
平成16年1月7日
